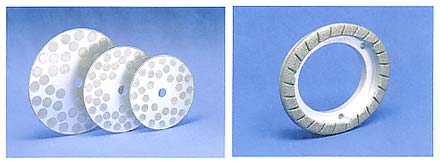

ＥＣカッター・ＥＣホイール（ELECTRO CHEMICAL
BONDING）
|
|
|
|
製 法 ：
|
電気化学結合法
|
|
カッター・ホイールの最大外径 ：
|
６００mm
|
|
ホイールの基盤 ：
|
騒音消去処理基板
|
|
ダイヤモンドの粒の大きさ（#） ：
|
20 30 40 50 60 80
|
|
特 長
|
|
■ 深切込み、早送り研削加工が可能
|
■ 工作物のバラツキの心配がない
|
|
■ 工作物の加工仕上がり精度が良い
|
■ カッター・ホイールの工具寿命が長い
|
|
|
|
|
１） 鋳物仕上げ用 ダイヤモンドカッター 特許No.2139188、2090494
|
|
特 長
|
|
■ 切れ味がよく発熱が少ない
|
■ コンスタントな作業ができる
|
|
■ 切り始めのくいつきがソフト
|
■ ディスクは強靭で安全性が高い
|
|
■ 作業の段取りが楽になる
|
■ 切断音が低く振動が少ない
|
|
■ 粉塵のないクリーンな作業
|
■ カッター・ホイールの工具寿命が長い
|
|
適用機種とサイズ
|
|
ダイヤモンドカッターは定置式および電動または空動工具用として７インチから18インチ（178〜460mm）まで各種サイズがあります。ダイヤモンド切刃には高速回転のほうが適していますから高周波グラインダーなどが適合します。
|
|
|
|
|
|
|
|
|
３） ダクタイル鋳鉄管切断用アクアブレード
|
|
特 長
|
|
■ 切れ味がよい
|
■ ディスクは強靭で安全性が高い
|
|
■ 大幅な燃費の節約ができる
|
■ 切断音が低く振動が少ない
|
|
■ 作業の段取りが簡単になる
|
■ ドライで使用できるから冷却水が不要
|
|
■ コンスタントな作業ができる
|
■ 切り始めのくいつきがソフト
|
|
適用機種とサイズ
|
|
アクアブレードはエンジンカッター用およびポータブル電動工具用として５インチ〜16インチ（125〜405mm）まで各種サイズがあります。
|
|
|
|
|
|
|
|
大口径管の切断作業状況
|
エンジンカッターによる切断作業状況
|
|
|
|
|
|
呼 称
|
基板外装mm
|
穴サイズmm
|
基板厚さmm
|
切刃厚さmm
|
|
５インチ
|
125
|
12.7
|
1.4
|
2.5
|
|
６インチ
|
150
|
12.7
|
1.4
|
2.5
|
|
７インチ
|
178
|
22.23
|
1.7
|
2.8
|
|
８インチ
|
205
|
〃
|
〃
|
〃
|
|
９インチ
|
228
|
〃
|
〃
|
〃
|
|
10インチ
|
255
|
22.5
|
1.7
|
2.8
|
|
12インチ
|
305
|
30.5
|
２
|
3.1
|
|
14インチ
|
355
|
〃
|
2.5
|
3.6
|
|
16インチ
|
405
|
30.5
|
2.5
|
４
|
|
|
|
● ダイヤ電着後の外径は基盤外径に１〜1.5mmプラスとなります。
● 表以外の穴径、相談に応じます。
● ７インチ以上の標準品は常時在庫しております。
|
|
|
